EMV010 |
m² |

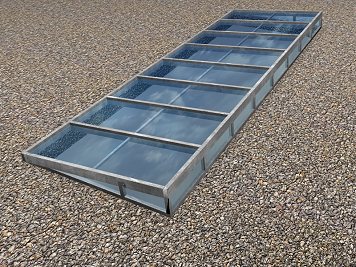

Lanterneau de plaques translucides. |
115.163,97F CFA |
|
Lanterneau à un pan avec une lumière maximale inférieur à 3 m revêtu avec plaques alvéolaires en polycarbonate cellulaire incolores de 6 mm d'épaisseur. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt21lpe010a |
Répercussion par m² de lucarne à un pan avec une lumière maximale inférieur à 3 m de la structure autoportante constituée de profilés en aluminium extrudés, avec un alliage 6063 et un traitement thermique T-5. |
1,000 |
m² |
49.851,06 |
49.851,06 |
|
mt21lpe020a |
Répercussion par m² de lucarne à un pan avec une lumière maximale inférieur à 3 m des éléments d'arrêt, de visserie et de pièces d'encrage de la lucarne. |
1,000 |
m² |
14.609,77 |
14.609,77 |
|
mt21lpc010a |
Plaque alvéolaire translucide, en polycarbonate cellulaire, d'épaisseur 6 mm, incolore. |
1,050 |
m² |
18.768,26 |
19.706,67 |
|
mt21lpc020 |
Profilé universel en aluminium, avec des élastiques d'étanchéité en EPDM, pour la fermeture des joints entre les plaques en polycarbonate cellulaire dans les lucarnes. |
2,000 |
m |
10.332,70 |
20.665,40 |
|
mt21lpc030 |
Produits complémentaires pour le montage de plaques en polycarbonate cellulaire dans les lucarnes. |
1,500 |
U |
1.143,37 |
1.715,06 |
|
mo011 |
Compagnon professionnel III/CP2 monteur. |
3,517 |
h |
1.122,15 |
3.946,60 |
|
mo080 |
Ouvrier professionnel II/OP monteur. |
3,517 |
h |
685,61 |
2.411,29 |
|
Coûts directs complémentaires |
2,000 |
% |
112.905,85 |
2.258,12 |
|
|
Coût d'entretien décennal: 78.311,50F CFA les 10 premières années. |
Montant total HT: |
115.163,97 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE EMV010: LANTERNEAU DE PLAQUES TRANSLUCIDES. CLAUSES TECHNIQUES Réalisation d'un lanterneau à un pan en toitures, avec une ossature autoportante de profilés en aluminium laqué pour une dimension de lumière maximale inférieur à 3 m, revêtu avec plaques alvéolaires en polycarbonate cellulaire incolores de 6 mm d'épaisseur. Comprend la visserie, les éléments d'arrêt et les pièces d'ancrage pour la réalisation de l'élément portant, les découpes de plaque, les profilés universels en aluminium avec de joints d'étanchéité en EPDM, les vis en acier inoxydable et les pièces spéciales pour la mise en place des plaques. Totalement terminé dans des conditions d'étanchéité. CRITÈRE POUR LE MÉTRÉ Surface du pan mesurée en grandeur réelle, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que la toiture est en phase d'imperméabilisation. CLIMATIQUES. Les travaux seront suspendus en temps de pluie, de neige ou lorsque la vitesse du vent dépasse 50 km/h. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Montage de l'élément portant. Montage de la structure en profilés d'aluminium. Mise en place et fixation des plaques. Résolution du périmètre intérieur et extérieur de l'ensemble. Scellage élastique des joints. CLAUSES DE FINALISATION. La verrière sera étanche à l'eau et résistante à l'action destructive des agents atmosphériques. CONSERVATION ET MAINTENANCE. Aucun élément ne sera appuyé et le transit ne sera pas permis. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 02 03 |
Plastique. |
7,560 |
12,600 |
|
17 04 02 |
Aluminium. |
0,113 |
0,075 |
|
Déchets générés: |
7,673 |
12,675 |
|
|
17 02 03 |
Plastique. |
0,016 |
0,027 |
|
Total déchets: |
7,689 |
12,702 |
